一、項目概述

1.1 項目背景

在體育產業蓬勃發展的當下，體育中心作為舉辦各類體育賽事、文藝演出及大型集會的重要場所，對信息展示與傳播的需求日益增長。傳統的信息展示方式，如靜態海報、簡單的計分牌等，已無法滿足現代觀眾對賽事信息、廣告宣傳及互動體驗的要求。LED 大屏幕憑借其高亮度、高清晰度、色彩鮮艷、可實時更新內容等優勢，成為體育中心提升形象、優化觀眾體驗、增加商業價值的關鍵設備。本設計方案旨在為體育中心打造一套先進、可靠、高效的 LED 大屏幕系統，以滿足多樣化的使用需求。

1.2 項目目標

提升賽事體驗：清晰、實時地展示比賽成績、賽事進程、運動員信息、精彩回放等內容，讓觀眾能夠全方位、多角度地感受賽事氛圍，提升觀賽體驗。

優化信息傳播：作為體育中心的重要信息發布平臺，及時傳達各類通知、活動信息、廣告等內容，提高信息傳播的效率和準確性。

增加商業價值：通過高質量的廣告展示，吸引更多贊助商合作，為體育中心創造額外的商業收入。

適應多種場景：系統具備良好的兼容性和擴展性，能夠滿足體育賽事、文藝演出、會議展覽等不同場景的使用需求。

二、需求分析

2.1 體育賽事需求

實時比分與成績顯示：在比賽過程中，能夠迅速、準確地更新比分、賽果、運動員排名等信息，確保觀眾能夠第一時間獲取最新賽事動態。

運動員與賽事信息展示：展示參賽運動員的基本信息、比賽數據統計、賽事規則介紹等內容，幫助觀眾更好地了解比賽。

精彩回放與慢動作展示：支持對比賽中的精彩瞬間進行回放，并可實現慢動作播放，讓觀眾不錯過任何精彩畫面。

計時與倒計時功能：為比賽提供精確的計時服務，包括比賽時間、暫停時間、倒計時等，確保比賽的公正性和規范性。

2.2 廣告與宣傳需求

多樣化廣告展示：能夠播放圖片、視頻、動畫等多種形式的廣告內容，支持廣告的輪播、切換、特效展示等功能，吸引觀眾的注意力。

精準廣告投放：根據不同的賽事、活動以及觀眾群體，實現廣告的精準投放，提高廣告效果和商業價值。

廣告管理與更新便捷性：提供簡單易用的廣告管理系統，方便管理人員對廣告內容進行編輯、上傳、刪除和更新，確保廣告信息的時效性。

2.3 其他活動需求

文藝演出與活動背景展示：在舉辦文藝演出、演唱會等活動時，能夠作為舞臺背景，播放與演出主題相關的視頻、圖像等內容，營造出絢麗多彩的舞臺氛圍。

會議與展覽信息展示：用于展示會議議程、展覽介紹、參展企業信息等內容，為參會人員和觀眾提供便捷的信息服務。

2.4 觀眾體驗需求

高清晰度與大尺寸顯示：確保 LED 大屏幕具有足夠高的分辨率和較大的顯示尺寸，使觀眾在體育中心的各個位置都能夠清晰地觀看屏幕內容。

良好的視覺效果：具備高亮度、高對比度、廣視角等特點，保證在不同的環境光條件下，屏幕內容都能夠呈現出鮮艷、逼真的色彩和清晰的圖像。

互動功能：支持觀眾通過手機等終端設備與 LED 大屏幕進行互動，如投票、留言、抽獎等，增加觀眾的參與感和活動趣味性。

三、LED 大屏幕選型

3.1 像素間距選擇

像素間距是決定 LED 大屏幕顯示清晰度的關鍵因素。對于體育中心這種大型場所，考慮到觀眾觀看距離較遠，一般建議選擇 P3 – P6 之間的像素間距。其中，P3 像素間距適用于對清晰度要求較高、觀看距離相對較近的區域，如體育館內場前排觀眾視角范圍；P4 ~ P6 像素間距則更適合觀看距離較遠的區域，如體育場的上層觀眾席。綜合考慮體育中心的整體布局和觀眾觀看需求，本方案建議主顯示屏采用 P4 像素間距，既能保證在較大尺寸下的顯示清晰度，又能滿足不同位置觀眾的觀看要求；輔助顯示屏根據具體安裝位置和觀看距離，可選擇 P4 或 P6 像素間距。

3.2 屏幕類型選擇

SMD全彩顯示屏：具有色彩鮮艷、視角廣、平整度高、防護性能好等優點，是目前體育場館應用十分廣泛的 LED 顯示屏類型。其將紅、綠、藍三種顏色的 LED 芯片封裝在一個像素點內，通過精密的光學設計和電路控制，實現高分辨率、高質量的圖像顯示。本方案推薦采用表貼三合一全彩顯示屏作為體育中心的主要顯示設備。

壓鑄鋁箱體：采用壓鑄鋁材質制作箱體，具有重量輕、強度高、散熱好、安裝維護方便等特點。箱體之間采用快速連接結構，能夠快速搭建和拆卸顯示屏，適用于需要頻繁安裝和移動的場景。同時，壓鑄鋁箱體的平整度和密封性較好，能夠保證顯示屏在長期使用過程中的穩定性和可靠性。

3.3 亮度與對比度要求

亮度：體育中心通常存在較大的環境光變化，為了確保在各種光照條件下屏幕內容都能清晰可見，LED 大屏幕需要具備足夠高的亮度。對于室內體育場館，顯示屏亮度一般要求在 2000 -5000cd/㎡之間；對于室外體育場，由于環境光更強，顯示屏亮度需達到 5000 - 8000cd/㎡以上。本方案根據體育中心的實際使用環境，建議室內顯示屏亮度選擇3500cd/㎡，室外顯示屏亮度選擇 6500cd/㎡。

對比度：高對比度能夠使圖像的亮部更亮，暗部更暗，從而呈現出更加清晰、生動的畫面效果。一般來說，LED 大屏幕的對比度應達到 3000:1 以上。為了滿足體育中心對高品質圖像顯示的需求，本方案選用的顯示屏對比度不低于 5000:1。

3.4 刷新率要求

刷新率是指 LED 顯示屏每秒更新圖像的次數。高刷新率能夠有效消除圖像的閃爍和拖影現象，使動態畫面更加流暢自然，尤其適合體育賽事等高動態內容的播放。在體育中心的應用場景中，為了滿足高清攝像機拍攝和電視轉播的要求，LED 大屏幕的刷新率應不低于 1920Hz。本方案推薦的顯示屏刷新率為 3840Hz，能夠確保在各種情況下都能提供出色的動態顯示效果。

3.5 防護等級要求

考慮到體育中心的使用環境，部分 LED 大屏幕可能需要安裝在室外或半室外環境中，因此需要具備良好的防護性能。顯示屏的防護等級一般用 IP（Ingress Protection）代碼來表示，其中第一個數字表示防塵等級，第二個數字表示防水等級。對于室外安裝的顯示屏，建議防護等級達到 IP65 以上，即能夠完全防止灰塵進入，并可防止來自各個方向的水噴射對設備造成損害；對于室內安裝的顯示屏，防護等級達到 IP43 即可，能夠防止直徑大于 1.0mm 的固體異物進入，同時可防止水從任何方向潑到外殼上而產生有害影響。

四、系統設計

4.1 顯示屏布局設計

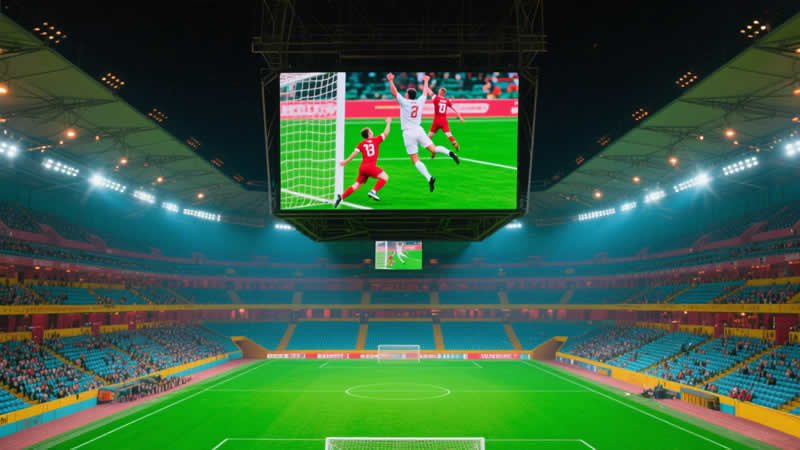

主顯示屏：安裝在體育中心的核心位置，如體育館場地中央的上方或體育場的主看臺對面，尺寸根據場館空間和觀眾視角范圍確定，一般建議長度不小于 10 米，高度不小于 5 米，以確保所有觀眾都能清晰觀看。主顯示屏主要用于播放賽事直播、重要廣告、活動主題畫面等核心內容。

輔助顯示屏：分布在體育中心的各個區域，如體育館的兩側、四角，體育場的環形跑道周邊、入口處等。輔助顯示屏的尺寸可根據安裝位置和實際需求適當減小，主要用于展示賽事信息、比分更新、廣告輪播、引導信息等內容，起到補充和輔助主顯示屏的作用。

條形顯示屏：安裝在觀眾席的臺階邊緣、過道兩側或場館周邊的圍欄上，用于顯示簡單的文字信息，如賽事提示、座位號引導、廣告標語等。條形顯示屏具有安裝靈活、不占用過多空間的特點，能夠在不影響觀眾觀賽的前提下，為觀眾提供便捷的信息服務。

4.2 控制系統設計

控制主機：選用高性能的工業控制計算機作為系統的控制主機，負責對顯示屏的內容播放、數據傳輸、系統設置等進行集中控制。控制主機應具備強大的圖形處理能力、穩定的性能和良好的兼容性，能夠滿足同時處理多路高清視頻信號和大量數據信息的需求。

發送卡與接收卡：發送卡安裝在控制主機內，負責將計算機輸出的視頻信號和數據信息進行編碼、轉換，并通過網線將信號發送到接收卡。接收卡則安裝在顯示屏的箱體上，用于接收發送卡傳來的信號，并將其解碼后驅動 LED 顯示屏顯示相應的內容。發送卡和接收卡的數量根據顯示屏的規模和分辨率進行配置，確保信號傳輸的穩定性和可靠性。

視頻處理器：視頻處理器是 LED 大屏幕控制系統的重要組成部分，主要用于對輸入的視頻信號進行處理和優化，包括視頻格式轉換、圖像縮放、裁剪、拼接、特效添加等功能。通過視頻處理器，可以將不同來源、不同格式的視頻信號轉換為適合 LED 顯示屏顯示的格式和分辨率，從而實現高質量的圖像顯示效果。本方案選用的視頻處理器支持多種視頻輸入接口，如 HDMI、DVI、SDI 等，能夠滿足體育中心多樣化的視頻信號接入需求。

4.3 內容管理系統設計

內容編輯功能：提供直觀、易用的內容編輯界面，支持對文字、圖片、視頻、動畫等多種媒體素材進行編輯和排版。管理人員可以通過簡單的拖拽、復制、粘貼等操作，快速制作出吸引人的廣告畫面、賽事信息展示頁面、活動宣傳海報等內容。系統應支持多種字體、顏色、特效的設置，以滿足不同的設計需求。

內容發布功能：實現對編輯好的內容進行快速、準確的發布。管理人員可以根據預設的播放計劃，將內容定時、定點地推送到指定的 LED 顯示屏上進行播放。同時，系統應支持實時發布功能，能夠在緊急情況下迅速將重要信息發布到屏幕上。

播放計劃管理功能：允許管理人員制定詳細的播放計劃，包括每個時間段播放的內容、播放順序、播放時長等。播放計劃可以根據不同的賽事、活動、日期等進行靈活設置，并可隨時進行修改和調整。系統應具備自動執行播放計劃的功能，確保顯示屏按照預定的計劃進行內容播放。

遠程管理功能：支持通過網絡對內容管理系統進行遠程訪問和操作，管理人員可以在任何有網絡連接的地方，通過瀏覽器登錄系統，對 LED 大屏幕的內容進行編輯、發布和管理。遠程管理功能方便了管理人員的工作，提高了工作效率，尤其適用于體育中心多個場館分布在不同地點的情況。

4.4 網絡傳輸系統設計

有線網絡傳輸：采用高速以太網絡作為 LED 大屏幕系統的主要傳輸方式，通過網線將控制主機、發送卡、接收卡以及其他相關設備連接成一個局域網。有線網絡傳輸具有穩定性高、傳輸速度快、抗干擾能力強等優點，能夠滿足大規模數據傳輸的需求。在網絡布線方面，應根據體育中心的建筑結構和設備布局，合理規劃網線的走向和連接方式，確保網絡信號的暢通。

無線網絡傳輸（可選）：為了增加系統的靈活性和便捷性，可考慮在部分區域引入無線網絡傳輸技術。例如，在一些臨時活動場地或不方便進行有線網絡布線的地方，可以通過無線 AP（Access Point）將控制主機與顯示屏的接收卡進行連接，實現內容的無線傳輸。無線網絡傳輸應選用高性能的無線設備，并設置合理的無線頻段和加密方式，以確保數據傳輸的安全和穩定。

五、安裝與調試

5.1 安裝前準備

場地勘察：在安裝 LED 大屏幕之前，應對體育中心的安裝場地進行詳細勘察，包括場地的尺寸、結構、承重能力、電源供應情況、網絡接入條件等。根據勘察結果，制定合理的安裝方案和施工計劃。

設備采購與檢驗：按照設計方案的要求，采購所需的 LED 顯示屏、控制系統設備、安裝材料等。在設備到貨后，應對設備的數量、型號、規格、外觀等進行仔細檢查，確保設備完好無損且符合合同要求。同時，對設備的性能進行初步測試，如顯示屏的亮度、色度、平整度，控制系統的功能等，發現問題及時與供應商溝通解決。

安裝工具與人員準備：準備好安裝所需的各種工具，如螺絲刀、扳手、電鉆、吊車、腳手架等。組織專業的安裝施工人員，對施工人員進行技術培訓和安全交底，確保施工人員熟悉安裝流程和安全注意事項，具備相應的安裝技能。

5.2 安裝過程

顯示屏框架安裝：根據設計方案，在安裝場地搭建顯示屏框架。框架一般采用鋼結構制作，具有足夠的強度和穩定性，能夠承受顯示屏的重量和外部風力等荷載。框架的安裝應嚴格按照施工圖紙進行，確保框架的尺寸、水平度、垂直度等符合要求。框架安裝完成后，需進行防銹處理和表面涂裝。

顯示屏箱體安裝：將 LED 顯示屏箱體逐一安裝到框架上。箱體之間采用專用的連接配件進行連接，確保連接牢固、平整。在安裝過程中，應注意保護顯示屏箱體表面，避免劃傷和損壞。同時，對每個箱體的安裝位置進行精確調整，確保整個顯示屏的平整度和拼接精度符合要求。

控制系統安裝：將控制主機、發送卡、接收卡、視頻處理器等控制系統設備安裝到指定位置，并進行正確的接線和調試。控制系統的安裝應遵循相關的電氣安裝規范，確保接線牢固、正確，避免出現短路、斷路等問題。安裝完成后，對控制系統進行初步測試，檢查設備之間的通信是否正常，各項功能是否能夠正常實現。

網絡與電源布線：進行網絡布線和電源布線工作。網絡布線應按照預先規劃的網線走向進行鋪設，確保網線連接正確、信號暢通。電源布線應根據顯示屏的功率需求，合理選擇電源線的規格和敷設方式，確保電源供應穩定、安全。電源線和網線應分開敷設，避免相互干擾。在布線完成后，對線路進行測試和標識，確保線路連接正確無誤。

5.3 調試過程

硬件調試：對安裝好的 LED 顯示屏和控制系統設備進行全面的硬件調試。檢查顯示屏的亮度、色度、對比度、平整度、像素點是否正常，控制系統設備的工作狀態是否穩定，各項功能是否能夠正常實現。在調試過程中，如發現硬件故障，應及時進行排查和修復。

軟件調試：對內容管理系統、視頻處理器等軟件進行調試。檢查軟件的安裝是否正確，各項功能是否能夠正常使用，如內容編輯、發布、播放計劃管理、視頻格式轉換、圖像縮放等功能。同時，對軟件與硬件設備之間的兼容性進行測試，確保軟件能夠穩定地控制硬件設備運行。

系統聯調：在硬件調試和軟件調試完成后，進行系統聯調。將控制主機、發送卡、接收卡、視頻處理器、LED 顯示屏等設備連接成一個完整的系統，對系統進行全面的測試和優化。在系統聯調過程中，重點測試系統的穩定性、可靠性和圖像顯示效果，對發現的問題及時進行調整和解決。通過系統聯調，確保整個 LED 大屏幕系統能夠正常、穩定地運行，滿足體育中心的使用需求。

六、預算與報價

6.1 預算估算

體育中心 LED 大屏幕的價格受到多種因素的影響，包括像素間距、顯示屏類型、尺寸、品牌、配置等。以下是一個大致的預算估算示例，以幫助您了解不同規格 LED 大屏幕的價格范圍：

需要注意的是，以上預算估算僅為參考，實際價格可能會因市場行情、品牌差異、具體配置要求等因素而有所不同。在進行項目預算時，建議您與專業的 LED 顯示屏供應商進行詳細溝通，根據體育中心的具體需求和實際情況，制定準確的預算方案。

6.2 報價說明

報價包含內容：本報價包含 LED 顯示屏設備、控制系統設備、安裝調試費用、運輸費用、稅費等與項目實施相關的所有費用。顯示屏設備包括 LED 顯示屏箱體、驅動電源、模組等；控制系統設備包括控制主機、發送卡、接收卡、視頻處理器等。安裝調試費用涵蓋了從顯示屏框架搭建到系統調試完成的整個施工過程的費用，運輸費用負責將設備安全運輸到體育中心指定安裝地點。
