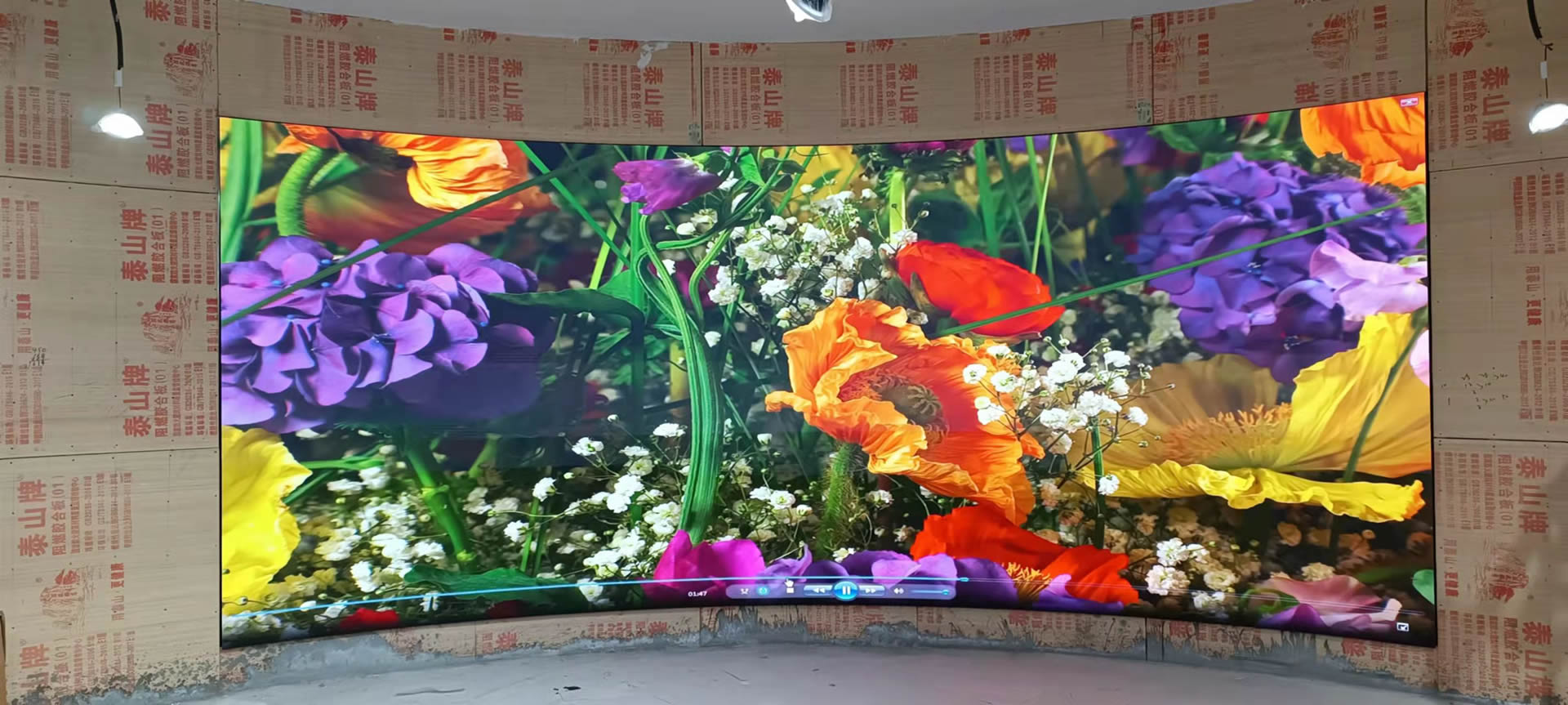

指揮中心是單位的信息中樞和決策大腦，大屏幕顯示系統是其中關鍵的信息可視化平臺。LED顯示屏憑借無縫拼接、高亮度、長壽命等優勢，已經成為指揮中心大屏的主流選擇。本文從實際項目經驗出發，梳理指揮中心LED大屏方案的設計要點。

一、需求分析：方案設計的第一步

在做方案之前，必須明確以下幾個核心問題：

1. 顯示內容和信號源

·        信號類型：計算機信號（HDMI/DP）、視頻信號（SDI）、監控攝像頭（NVR/IPC/模擬信號）

·        信號數量：當前需要接入幾路信號？未來3~5年是否會增加？

·        顯示模式：單信號全屏顯示、多信號分割顯示、信號疊加（PIP/PBP）？

·        是否需要圖像開窗和漫游：在整屏上任意縮放、移動信號窗口

2. 觀看距離

·        最近觀看距離：操作臺距離大屏的距離，決定點間距上限

·        最遠觀看距離：最遠席位到屏幕的距離，決定屏幕尺寸下限

·        推薦標準：最佳觀看距離 = 點間距 × 1000~2000（如P1.5的最佳觀看距離為1.5~3米）

3. 環境光線

·        指揮中心光線是否可控制（是否有窗戶、照明類型）

·        屏幕亮度需求：一般指揮中心300~600cd/㎡即可，無需過高

·        是否有反光問題：需要考慮屏幕表面處理（霧面/鏡面）

4. 使用時長

·        是否7×24小時不間斷運行

·        有無低亮度/護眼需求

·        散熱和能耗是否受限

二、點間距和尺寸設計

點間距選型參考

屏幕尺寸設計

指揮中心大屏的寬度和高度應考慮：

·        寬度匹配：房間寬度減去兩側通道（各0.8~1米），剩余為可布置寬度

·        高度設計：視覺舒適區為屏幕底部距地面0.8~1.2米，頂部不超過4~4.5米

·        寬高比：建議按16:9或4:3設計，兼顧視頻信號和計算機信號顯示

·        像素對齊：最終尺寸以模組為單位進行微調，避免非標尺寸造成浪費

三、控制系統方案

視頻處理器選型

指揮中心對視頻處理器的要求高于普通場景，建議選擇支持以下功能的產品：

·        多路信號輸入：至少支持4~8路HDMI輸入，預留擴展槽位

·        信號無縫切換：切換時畫面不斷、不閃、不黑

·        多畫面分割：支持單屏多窗口、任意開窗、信號漫游

·        信號備份：主信號源故障時自動切換至備用輸入

·        KVM集成：支持通過大屏直接操作后臺電腦（可選功能）

控制系統備份

指揮中心環境建議采用主備雙系統配置——主發送卡+備用發送卡熱備，主信號發生故障時自動切換到備用系統，確保7×24小時不中斷。

四、安裝方式

指揮中心常見安裝方式：

·        壁掛式：墻面承重足夠時優先推薦，成本低、維護方便

·        落地支架式：需要前后檢修空間，適合墻面承重不足的情況

·        電動升降式：屏體可電動升降，便于屏后設備維護維修

所有安裝方式均需考慮：

·        屏后檢修通道（建議≥0.6米）

·        散熱通道和通風設計

·        鋼結構承重計算（由專業工程師核算）

五、布線要求

指揮中心大屏項目布線建議提前規劃：

·        強電布線：獨立供電回路，配備UPS不間斷電源，建議容量為屏體額定功率的1.5倍

·        信號布線：HDMI/網線走獨立線槽，與強電保持30cm以上間距避免干擾

·        遠距離傳輸：控制室到屏體距離超過15米時使用光纖HDMI線或光纖收發器

·        預留管線：建議預埋2~3根備用線管，方便后期系統擴展

六、維康國際案例經驗

維康國際在指揮中心大屏領域擁有豐富項目經驗，從方案設計、設備選型到安裝調試，提供一站式服務。以下是一些經驗總結：

·        明確需求再下單：建議先完成詳細方案設計，確認點位布局后再采購設備

·        盡量選擇同一批次模組：避免色差問題，保證整屏顯示一致性

·        重視驗收環節：安裝完成后進行亮度均勻性測試、色彩一致性校準和信號切換測試

·        培訓操作人員：為甲方操作人員提供詳盡的培訓和操作手冊

如需指揮中心LED大屏方案咨詢或項目評估，歡迎聯系維康國際，服務熱線：0755-85241005（24小時在線）。
